深圳旺火科技有限公司深圳注塑机伺服节能改造www.sifuweixiu.com 伺服节能系统将注塑机的动力系统划分为6大要素，即伺服电机、编码器、齿轮泵、伺服驱动器、压力传感器和驱动控制模块。

齿轮泵：由两个齿轮相互啮合在一起而构成的泵称为齿轮泵。它是依靠齿轮的轮齿啮合空间的容积变化来输送液体的，它属于回转泵，也可以认为属于容积泵。齿轮泵的种类较多。按啮合方式可以分为外啮合齿轮泵和内啮合齿轮泵；按轮齿的齿形可分为正齿轮泵、斜齿轮泵和人字齿轮泵等。

齿轮泵的工作原理及结构

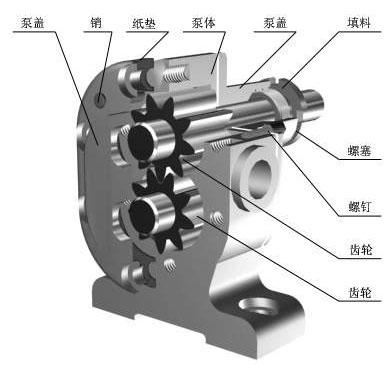

外啮合齿轮泵是应用最广泛的一种齿轮油泵，一般齿轮泵通常指的就是外啮合齿轮泵。它的结构主要有主动齿轮、从动齿轮、泵体、泵盖和安全阀等组成。泵体、泵盖和齿轮构成的密封空间就是齿轮泵的工作室。两个齿轮的轮轴分别装在两泵盖上的轴承孔内，主动齿轮轴伸出泵体，由电动机带动旋转。外啮合齿轮泵结构简单、重量轻、造价低、工作可靠、应用范围广。

齿轮泵工作时，主动轮随电动机一起旋转并带动从动轮跟着旋转。当吸入室一侧的啮合齿逐渐分开时，吸入室容积增大，压力降低，便将吸人管中的液体吸入泵内；吸入液体分两路在齿槽内被齿轮推送到排出室。液体进入排出室后，由于两个齿轮的轮齿不断啮合，便液体受挤压而从排出室进入排出管中。主动齿轮和从动齿轮不停地旋转，泵就能连续不断地吸入和排出液体。

泵体上装有安全阀，当排出压力超过规定压力时，输送液体可以自动顶开安全阀，使高压液体返回吸入管。
